Zawiesia łańcuchowe

Zawiesia łańcuchowe

Zawiesia łańcuchowe stosowane są do podnoszenia oraz przenoszenia ciężkich ładunków. Właściwości zawiesi łańcuchowych pozwalają na wykorzystywane ich podczas skrajnie ciężkich warunkach atmosferycznych. Jest to bardzo popularny osprzęt w przemyśle morskim, górniczym, hutniczym oraz w wielu innych wyróżniającymi się skrajnymi warunkami pracy.

Zalety:

  • uniwersalność w użytkowaniu dzięki hakom skracającym cięgna
  • na stałe zawieszona tabliczka znamionowa
  • współczynnik bezpieczeństwa wynoszący – 4:1
  • odporne na uszkodzenia mechaniczne
  • wymienne komponenty
  • dostępne różne zakończenia
  • dowolna długość cięgien
  • długa żywotność
  • 1 rok gwarancji producenta
  • spełniają norme EN 818-4

Zawiesia łańcuchowe – od ręki

Zawiesia łańcuchowe spełniające normę EN 818-4 dostępne od ręki gotowe do wysłania.

KUPISZ TUTAJ!
Zawiesie 1-cięgnowe

Zawiesia 1-cięgnowe

Zawiesia 2-cięgnowe

Zawiesia 2-cięgnowe

Zawiesia 4-ciegnowe

Zawiesia 4-cięgnowe

Atestowane zawiesia łańcuchowe

DOR zawiesia łańcuchowego

Dopuszczalne obciążenie robocze w skrócie DOR zawiesia łańcuchowego jest popularną miarą dopuszczalnego udźwigu zawiesia łańcuchowego. DOR zawiesia łańcuchowego jest zależny od sposobu mocowania na ładunku, ilości cięgien oraz średnicy łańcucha.

Zawiesia jednocięgnowego możemy mocować na dwa sposoby: w układzie prostym (zawieszenie) oraz na zaciąg (obwiązanie).

Zawiesia dwucięgnowe DOR jest zależny od kąta nachylenia cięgna. Przy mocowaniu cięgien powinny znajdować się w równym odstępie w celu zachowania równowagi i stabilność. Należy pamiętać, że DOR zawiesia dwucięgnowego zmienia się w zależności od kąta nachylenia cięgien

  • Od 0° do 45° zawiesie zwiększa swój DOR o 1,4 porównując do zawiesia jednocięgnowego
  • Od 45° do 60° DOR pozostaje bez zmian w stosunku do

Współczynnik bezpieczeństwa zawiesia łańcuchowego wynosi 4:1. Współczynnik informuje, że zawiesie w odpowiednich warunkach wytrzymuje 4 razy większe obciążenie. Jest to jedynie informacja, ze względów bezpieczeństwa nigdy nie nalży przekraczać dopuszczalnego obciążenia.

DOR zawiesia łańcuchowe jednocięgnowe w układzie prostym

Grubość łańcucha [mm] 6 8 10 13 16 18 20 22
Wytrzymałość [t] 1.12 2 3.12 5.3 8 10 12.5 15
DOR zawiesia łańcuchowe jednocięgnowe

DOR zawiesia łańcuchowe dwucięgnowe w układzie prostym

Grubość łańcucha [mm] 6 8 10 13 16 18 20 22
Wytrzymałość [t] 1.6 2.8 4.25 7.5 11.2 14 17 21.2
DOR zawiesia łańcuchowe dwucięgnowe

DOR zawiesia łańcuchowe czterocięgnowe w układzie prostym

Grubość łańcucha [mm] 6 8 10 13 16 18 20 22
Wytrzymałość [t] 2.4 4.25 6.7 11.2 17 21 26 31.5
DOR zawiesia łańcuchowe czterocięgnowe

Łańcuch klasy 8

Zawiesia łańcuchowe z łańcuchem klasy 8 charakteryzują się wysoką odpornością oraz wytrzymałością na czynniki zewnętrzne. Największą zaletą cięgien wykonanych ze stalowego łańcucha klasy 8 jest odporność na ścieranie oraz odporność na ostre krawędzie. Ich wysoka wytrzymałość czyni zawiesia łańcuchowe najtrwalszym zawiesiem dźwigowym wykorzystywanym do podnoszenia ładunków. Wysoka wytrzymałość potwierdza norma europejska PN-EN 818-2.

Łańcuch klasy 8

Rodzaje haków zawiesi łańcuchowych

Zawiesia łańcuchowe z hakiem standardowym

Hak standardowy do łańcucha w zawiesiu łańcuchowym to najpopularniejsze i najbardziej uniwersalne zakończenie. Hak standardowym wyróżnia się zapadką, która zapobiega wypadnięciu zahaczonego wcześniej ładunku. Hak standardowy do łańcucha dedykowany jest do tylko do łańcuchów.

Hak standardowy do łańcucha

Zawiesia łańcuchowe z hakiem bezpiecznym

Zawiesia łańcuchowe zakończone hakiem bezpieczny do łańcucha wyróżnia się sposobem zahaczania. Hak bezpieczny wyposażony jest w specjalnie, specyficzne zabezpieczenie, które skutecznie uniemożliwia spadnięcie zaczepionego haka. Aby otworzyć hak bezpieczny, należy przesunąć zabezpieczenie, a następnie odchylić hak.

Hak bezpieczny do łańcucha

Zawiesia łańcuchowe z hakiem kontenerowym

Zawiesia łańcuchowe zakończone hakiem kontenerowym jak sama nazwa wskazuje, przystosowany jest do zaczepów kontenera. Hak w porównaniu do pozostałych haków nie posiada zabezpieczenia.

Hak kontenerowy do łańcucha

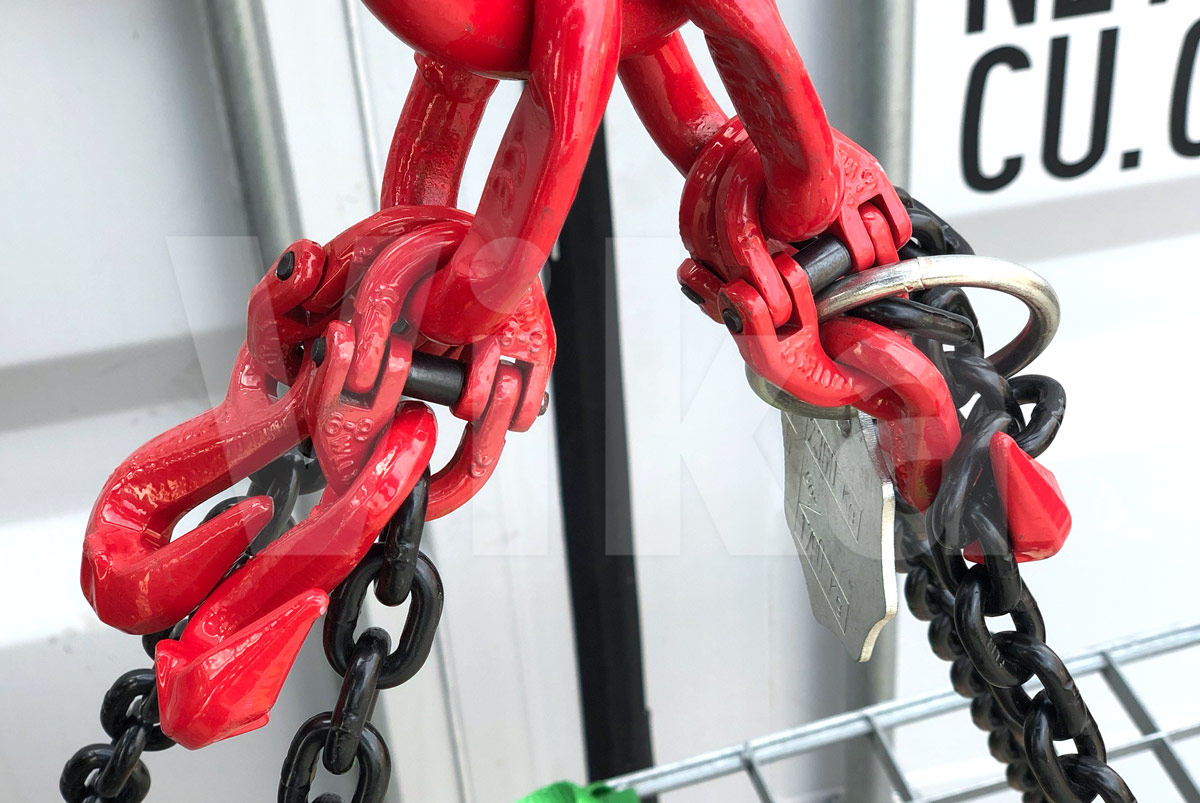

Haki skracające

Zawiesia łańcuchowe jako jedyne ze wszystkich dostępnych zawiesi dźwigowych mają możliwość zastosowania haków skracających. Haki tego typu umożliwiają dopasowanie długości łańcucha do transportowanego ładunku, co czyni zawiesia łańcuchowe uniwersalnymi.

Haki skracające mogą być montowane jako dodatkowa opcja do każdego zawiesia łańcuchowego. Haki montowane są do złączki przy ogniwie głównym co umożliwia regulowanie całej długości cięgna.

Hak skracający

Haki skracające w zawiesiach łańcuchowych wykorzystywane są do wypoziomowania nieforemnych, niesymetrycznych lub nie idealnie wyważonego ładunku, który np. może posiadać zaczepy na różnych wysokościach. Podczas podnoszenia tego typu ładunku, cięgna zawiesia mogą zostać nierówno obciążone, przez co ładunek będzie krzywo transportowany.

Poniżej przykład zastosowanie haków skracających do umieszczonego ładunku po boku platformy, przez co cała platforma nie jest idealnie wyważona względem środka.

Hak skracający
Hak skracający

Dlaczego warto kupić zawiesia łańcuchowe?

Stalowe zawiesia łańcuchowe w porównaniu to innych zawiesi dźwigowych wykonanych z poliestru lub stalowej liny wyróżniają się większą odpornością na uszkodzenia mechaniczne oraz większym zakresem dopuszczalnego obciążenia roboczego (DOR). Dodatkowo w zawiesiu łańcuchowym jako jednym spośród zawiesi można zastosować hak do skracania cięgien.

Oferujemy zawiesia jednocięgnowe, dwucięgnowe, trzycięgnowe (na zamówienie) oraz czterocięgnowe. Wszystkie nasze oferowane  zawiesia posiadają gwarancje producenta oraz spełniają normę europejską PN 824-4. Przy zakupie każde zawiesie może być dowolnie skonfigurowane według potrzeb.
